Thông tin sản phẩm:

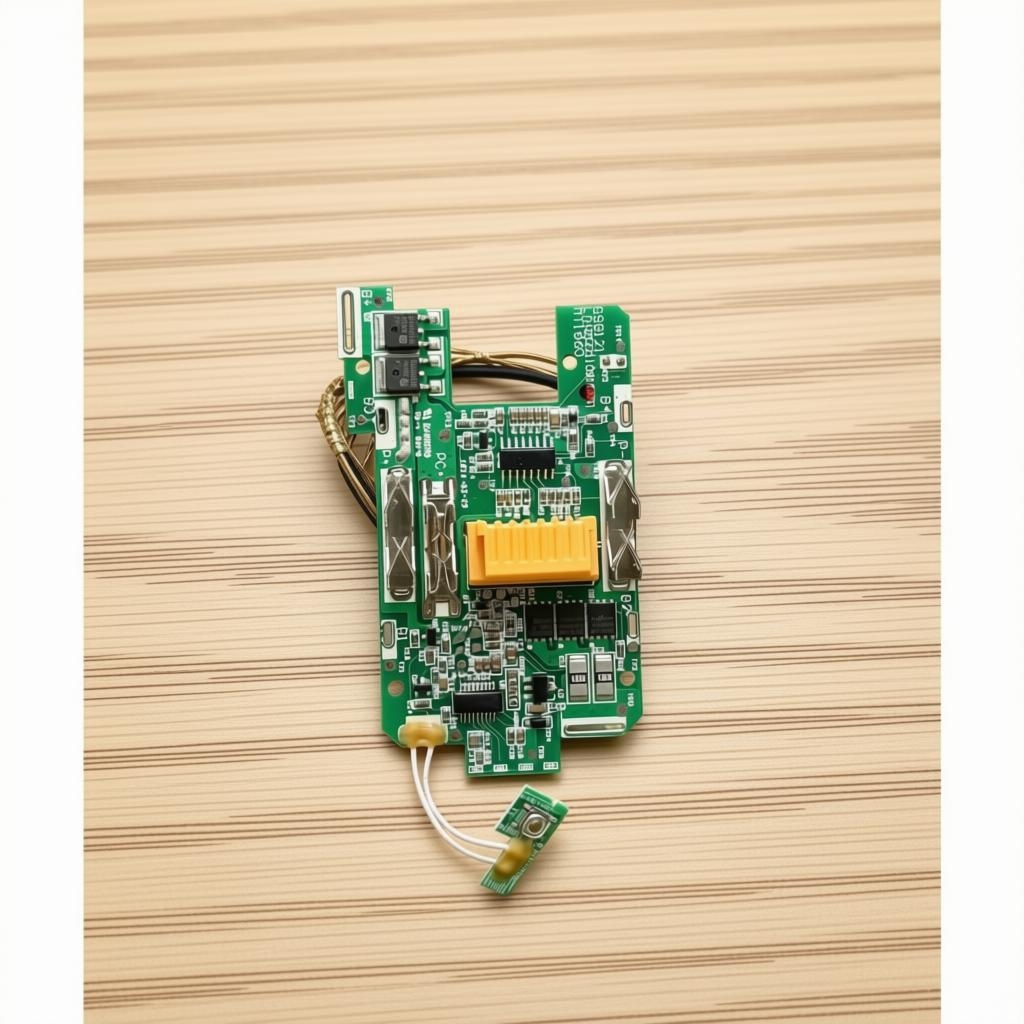

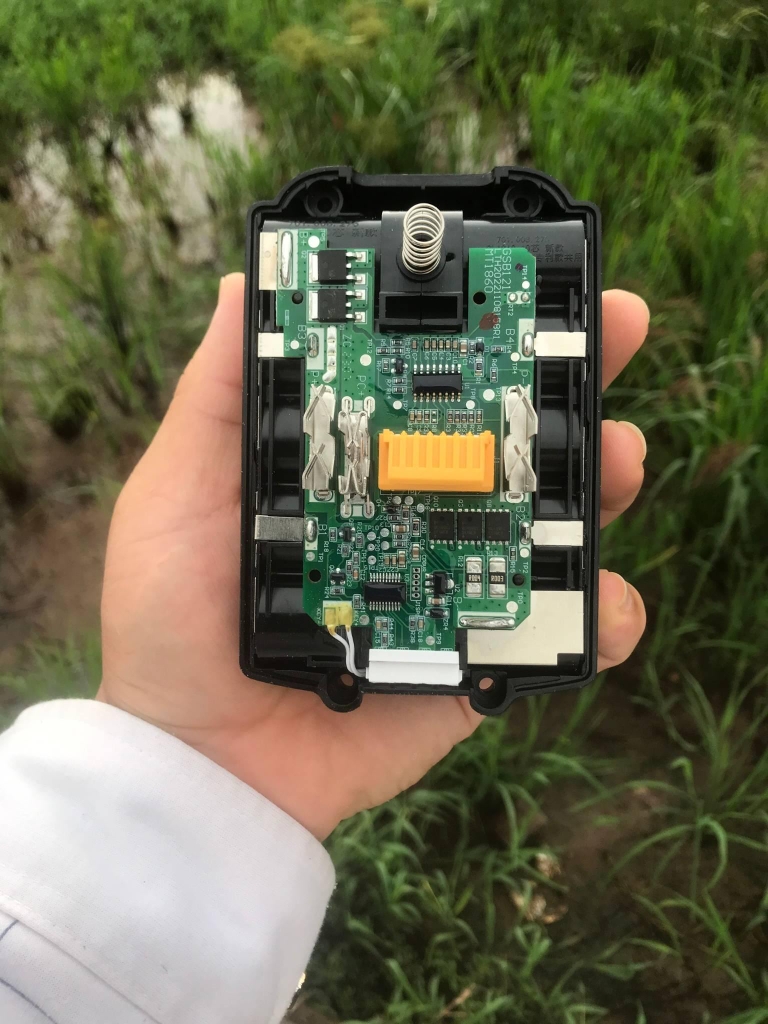

- Mạch nhận sạc zin, tích hợp Led báo pin tiện lợi (không phải mạch zin)
- Sử dụng sạc zin makita hoặc sạc thay thế TQ, loại sạc gài 14.4 - 18V Li-ion
- Vỏ mạch sx china
- Sử dụng: Dùng cho pin makita 5S 18V Li-ion
- Chức năng:
+ Chức năng sạc cân bằng từng (cặp) cell một.
+ Bảo vệ sạc, chống sạc quá áp. Mạch tự ngắt sạc khi cell đầy (4.2V).
+ Bảo vệ xả, chống xả kiệt pin. Mạch tự ngắt tải khi áp của cell xuống thấp 3V.
+ Mạch nhận sạc zin tích hợp Led báo pin (4 led), giúp việc kiểm tra dung lượng pin dễ dàng.
- Đấu dây, hàn mạch (hàn theo thứ tự): Chân P- (tải âm) vào 0V (B-) , Chân 4V vào 3.7V (B1), Chân 8V vào 7.4V (B2), Chân 12V vào chân 11.1V (B3), Chân 16V vào chân 14.4V (B4) và Chân P+ (tải dương) vào 18V (B+) trên pack pin.
Khuyến nghị:
- Nếu đóng 5 cell nối tiếp thì nên chọn cell có dòng xả từ 15C - 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).
- Nếu đóng 5 cặp cell nối tiếp (10 cell) thì nên chọn cell có dòng xả từ 10C - 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).
- Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C - 10C thay thế.
- Các cell (cặp cell) phải đều volt với nhau và được sạc trên 3.7V trước khi lắp vào mạch.
- Mạch sạc cân bằng khi sạc với sạc zin Makita. Nếu muốn sạc bằng sạc Adaptor DC 21V, thì nên ghép thêm mạch sạc 5S-8A (loại size nhỏ) để cell pin được bảo vệ tốt hơn.
