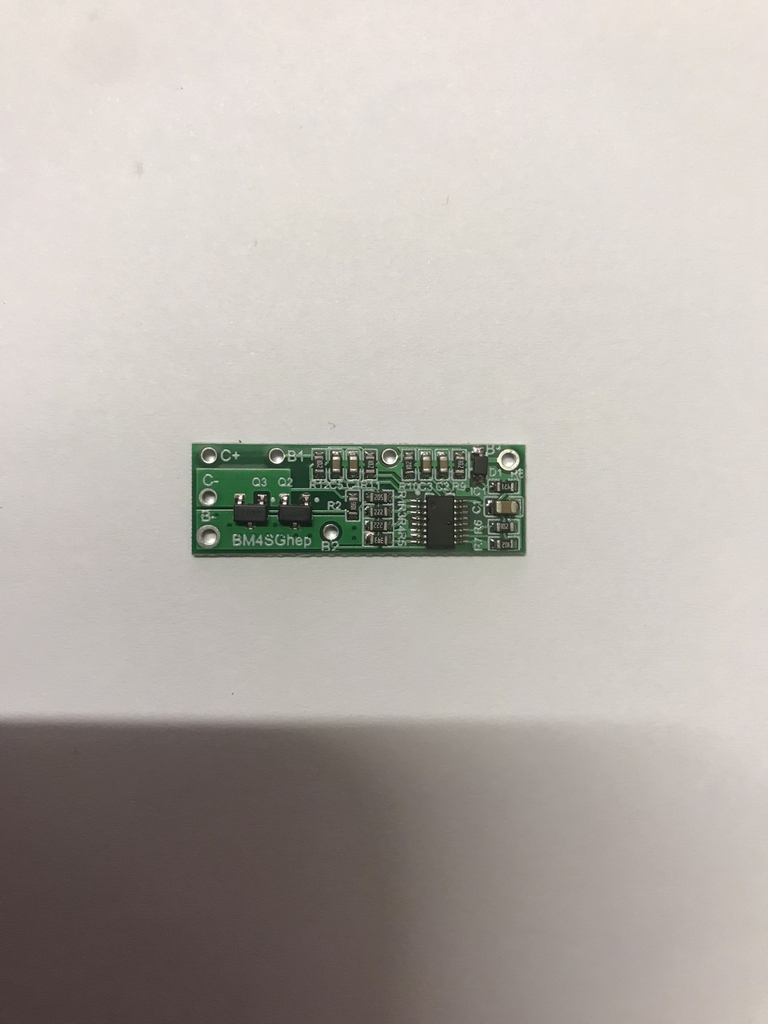

Mạch sạc và bảo vệ cell pin Li-ion 3S ( 12.6v) , 4S ( 16.8v) , 5S (21v) - 8A tùy chọn.
Đặc điểm nổi bật của mạch này là thiết kế nhỏ , chuyên dùng ghép song song với mạch pin và sạc bằng adaptor của các dòng máy
Với thiết kế nhỏ gọn, việc ghép vào vỏ pin, song song với mạch zin là rất dễ dàng.
Thông số mạch:
Kích thước :
- mạch 3s: 1*10*30 mm
- Mạch 4s :1*10*30 mm
- Mạch 5s :1*10*30 mm
- Dòng xả liên tục (hoạt động): 8A
- Chức năng: Sạc và bảo vệ cell Li-ion, dùng trong pin máy khoan, máy bắt vít,...
Trọng lượng: 12g
Khuyến nghị:
- Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch.

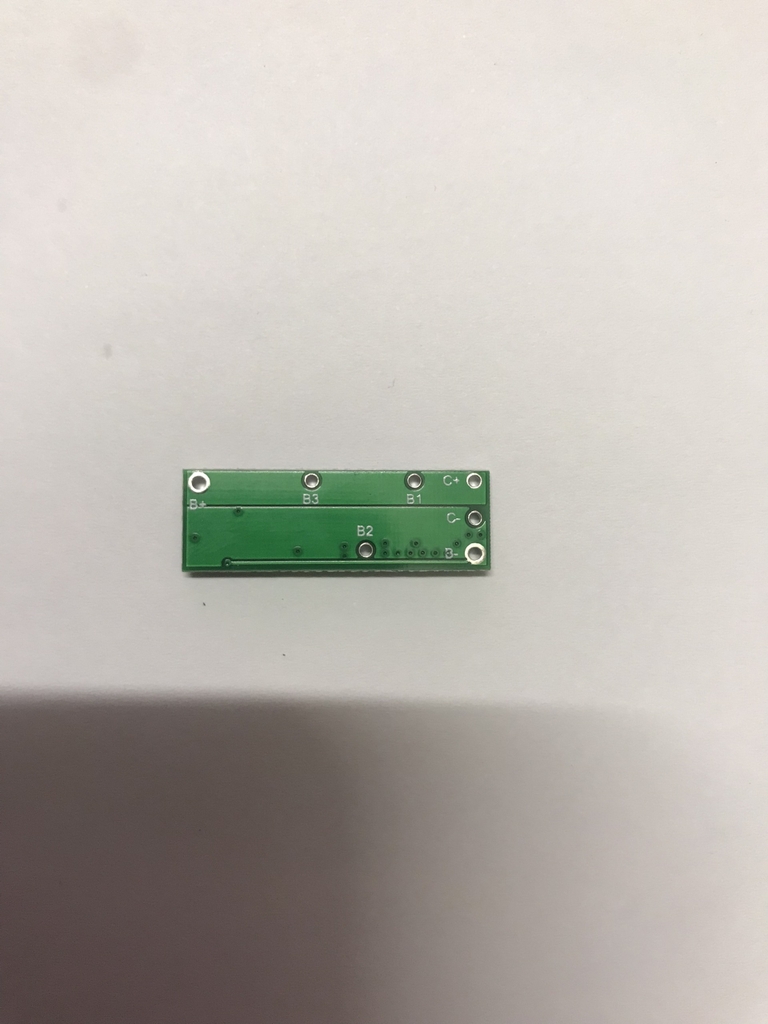

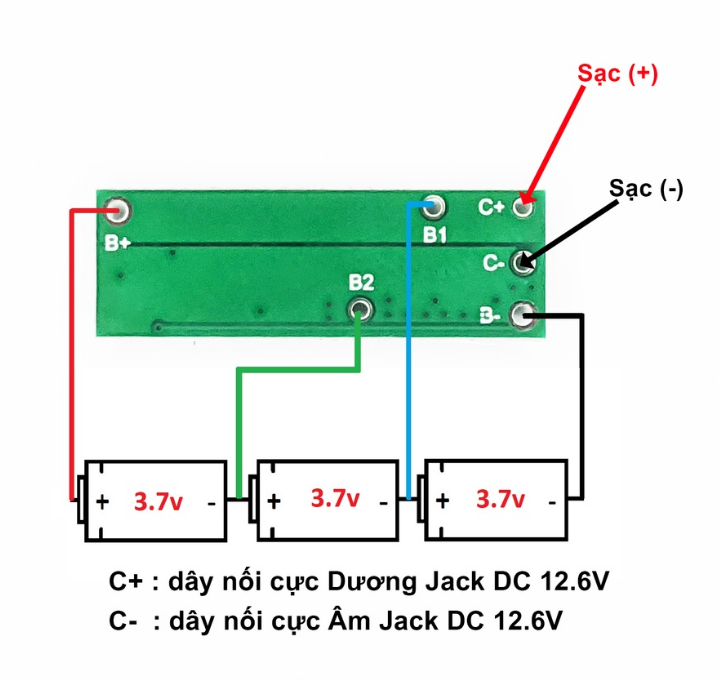

- Hàn theo thứ tự từ B- (0V) B1(3.6V/4.2V) B3(7.2V/8.4V) B3(10.8V/12.6V).... B+ .
- Các chân P- và P+ là 2 đường Tải và Sạc.
