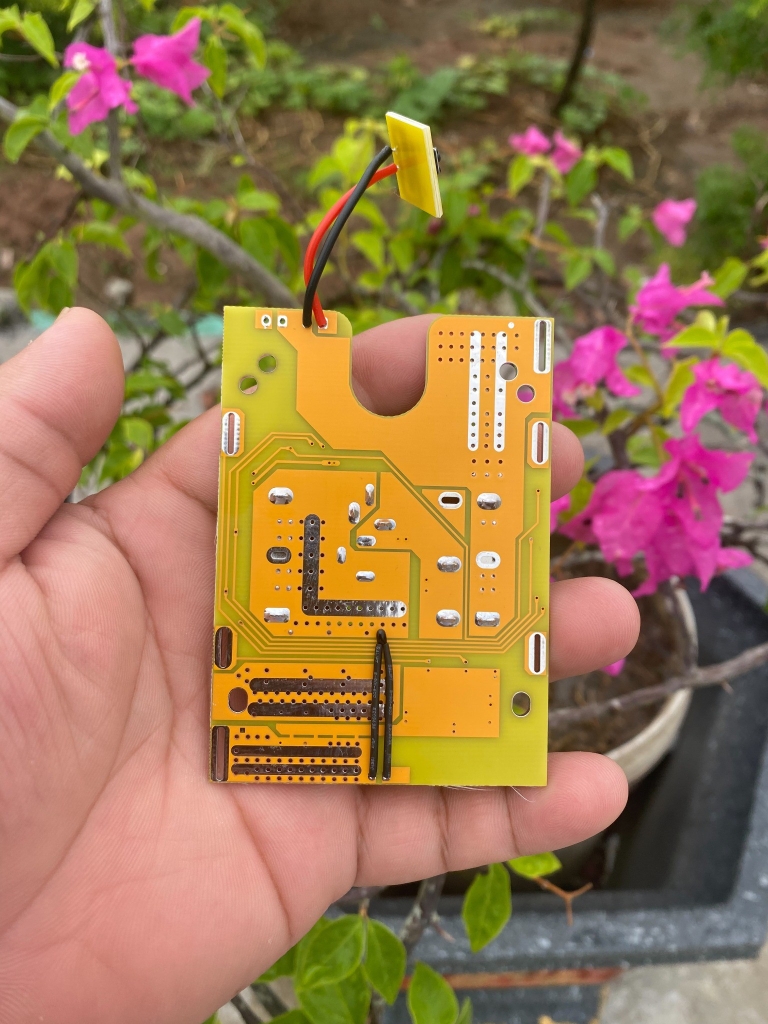

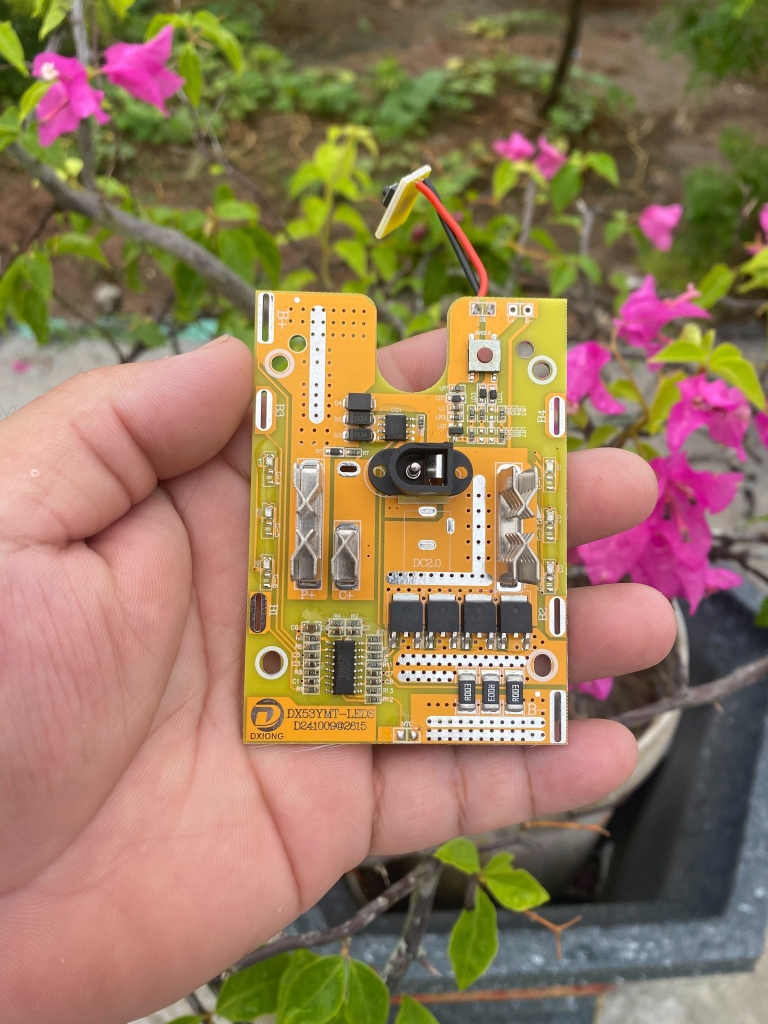

Mạch pin 5s 21v, mạch sạc pin 21v, 4 mosfet, led 2 bên sườn, mạch sạc và xả bảo vệ pin chân pin phổ thông tiện lợi bền bỉ
LƯU Ý : SẢN PHẨM GỒM 1 MẠCH PIN CÓ ĐÈN BÁO GIỐNG ẢNH ( MẪU MỚI LED BÁO PIN 2 BÊN - LED SƯỜN )
Thông số kĩ thuât:
- Loại mạch : mạch full viền
- Loại mophet: 4 mosfet nhỏ mẫu mới led 2 bên sườn
- Mạch xả cao : 90A
- Cảm biến nhiệt: có
- Bảng mạch đổ keo: có ( ĐỔ KEO TRONG SUỐT )
- Chân pin: chân pin phổ thông ( chân 4cm )
- Đèn báo: có
Hướng dẫn cách đấu dây:
- Hàn theo thứ tự từ B- (0V Đen ), B1(3.6V/4.2V ), B2(7.2V/8.4V ), B3(10.8V/12.6V ) ,B4(14.4/16.8V ),B+(18V/21V đỏ tải dương)
- Các chân P- và P+ là 2 đường tải
Chức năng:
- Mạch đóng pin chân pin thông dụng ( chân pin 4cm )
- Dùng thay thế cho mạch cũ hư hỏng, chịu tải thấp
- Sử dụng mạch bảo vệ sạc xả đời mới : Có rơ le nhiệt bảo vệ - Bảo vệ quá tải - Bảo vệ quá nóng - Cân bằng sạc pin tốt
- Sử dụng sạc Li-ion DC: 21V - 21.5V, loại giắc cắm 5.5*2.1mm
- Mạch pin sử dụng cho pin 10,15, 20 cell chân pin thông dụng chịu tải cao 4 mosfeT có đèn báo pin ( LED SƯỜN )
Lưu ý khi bảo quản và sử dụng sản phẩm:
- Bảo quản nơi khô ráo, tránh ánh để nơi ẩm mốc
- Tránh xa tia lửa điện
- Nên sử dụng loại pin có chất lượng tốt, nâng cao độ ổn định của mạch.
