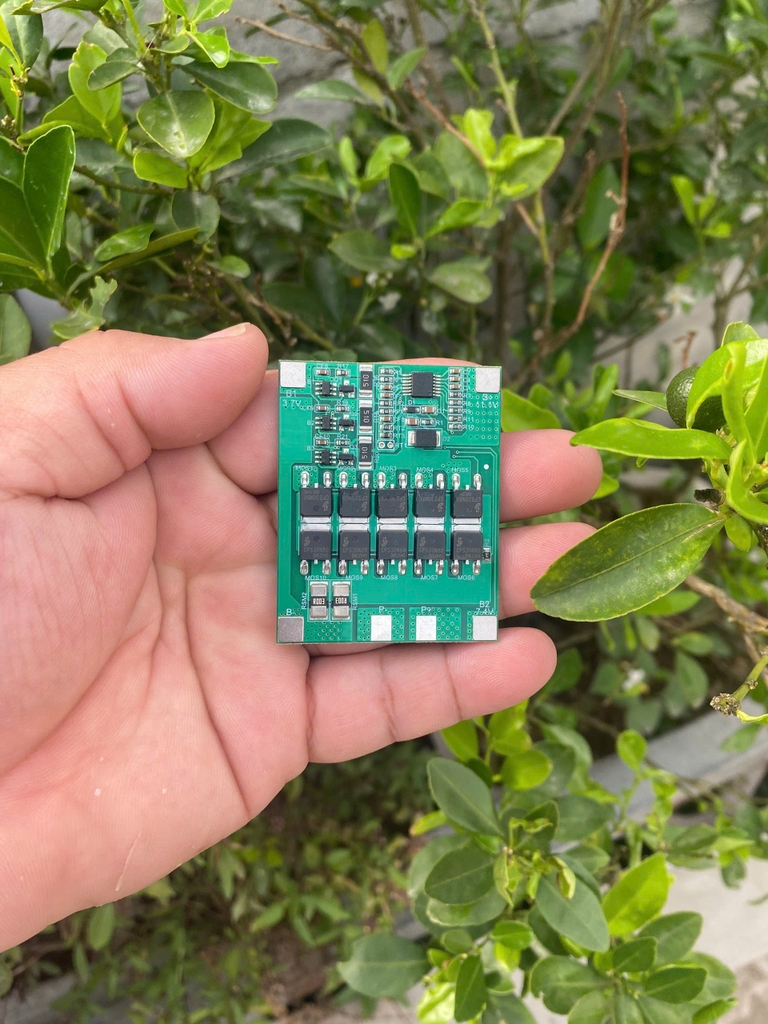

- MẠCH SẠC BẢO VỆ PIN LI-ION 3S 12V 30A – 40A CHO MÁY KHOAN, MÁY BẮT VÍT
Mạch sạc bảo vệ pin Li-ion 3S 12V 30A – 40A là dòng mạch bảo vệ pin lithium chuyên dùng để đóng pin máy khoan, máy bắt vít, máy cưa mini, máy cắt cầm tay và các bộ pin DIY sử dụng cell 18650 hoặc 21700. Đây là mẫu mạch BMS 3S 12.6V tích hợp sạc cân bằng cell, bảo vệ quá dòng và chống ngắn mạch an toàn.
- THÔNG SỐ KỸ THUẬT MẠCH BẢO VỆ PIN 3S 12.6V
- Điện áp sạc đầy: 12.6V
- Điện áp xả cạn có bảo vệ: 9.6V
- Dòng xả liên tục: 30A – 40A
- Dòng xả tức thời: 60A – 80A
- Hỗ trợ pin Li-ion 18650, 21700
- Trọng lượng: 12g
- CHỨC NĂNG MẠCH SẠC PIN LITHIUM 3S
- Sạc cân bằng cell pin Li-ion
- Bảo vệ quá dòng khi tải nặng
- Bảo vệ ngắn mạch an toàn
- Bảo vệ quá sạc và quá xả
- Tự động cân bằng điện áp các cell pin
Mạch sạc bảo vệ pin lithium 3 cell phù hợp cho nhiều thiết bị như pin máy khoan 12V, pin máy bắt vít, pin máy cưa mini, đèn LED dùng pin và các bộ nguồn DIY.
- HỖ TRỢ ĐÓNG NHIỀU CẤU HÌNH PIN
Mạch BMS 3S 40A hỗ trợ:
- 3S1P (3 cell nối tiếp)
- 3S2P (6 cell pin)
- 3S3P, 3S4P… tăng dung lượng và dòng tải
Nếu đóng pin máy khoan hoặc máy bắt vít tải lớn nên chọn cell xả cao:
- 3S1P nên dùng cell 15C – 20C
- 3S2P nên dùng cell 10C – 15C
- Thiết bị tải nhẹ có thể dùng cell từ 5C trở lên

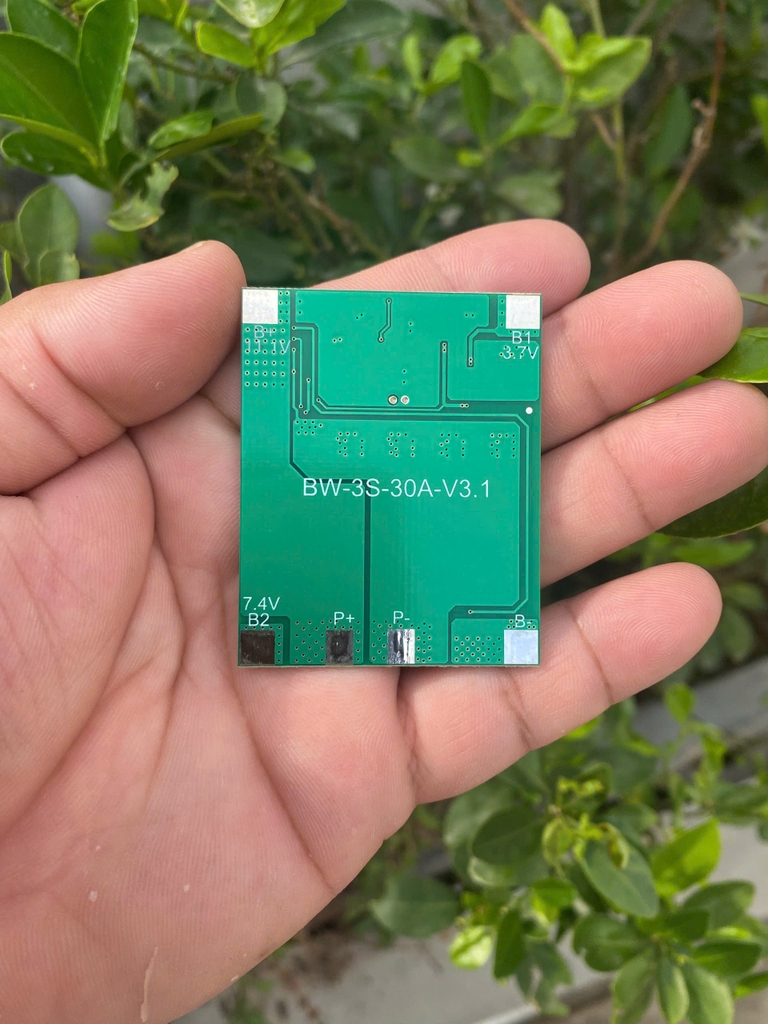

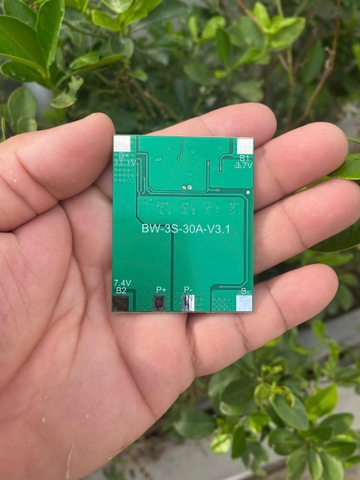

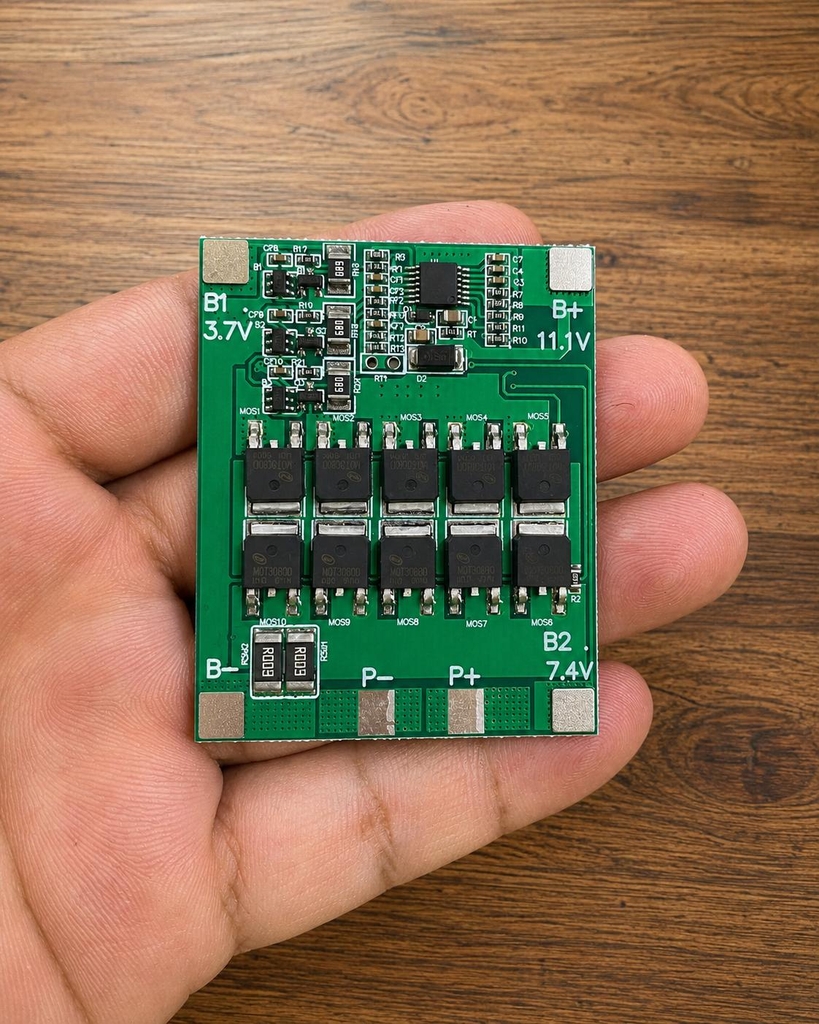

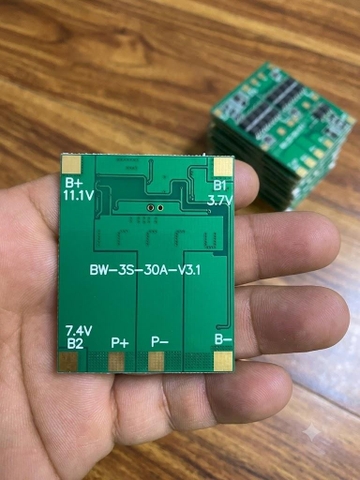

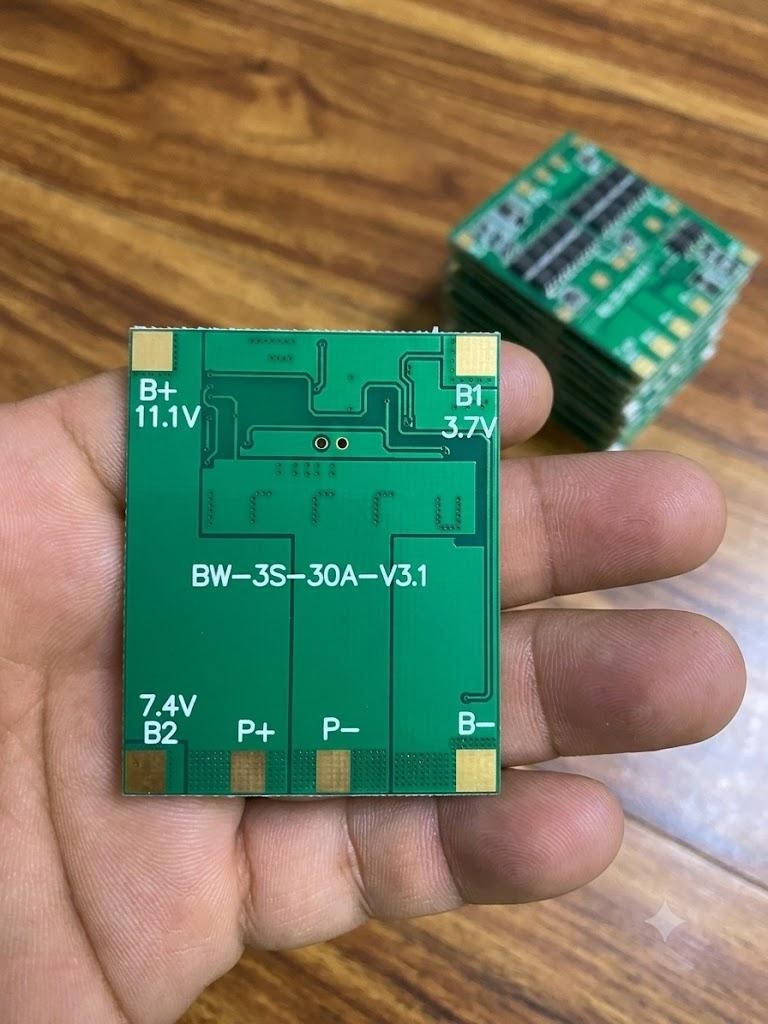

- HƯỚNG DẪN ĐẤU MẠCH BẢO VỆ PIN LI-ION 12V
Các cell pin phải có điện áp đều nhau trước khi hàn vào mạch.
Thứ tự đấu dây:
- B- : 0V
- B1 : 3.7V / 4.2V
- B2 : 7.4V / 8.4V
- B+ : 11.1V / 12.6V
Chân P+ và P- là cổng sạc và xả chung của mạch pin máy khoan.
Lưu ý khi sử dụng mạch sạc bảo vệ pin 3S:
- Không vừa sạc vừa sử dụng tải
- Khi sạc nên ngắt thiết bị khỏi pin
- Dùng đúng sạc 12.6V cho pin lithium 3S
- Không đấu ngược cực để tránh cháy mạch BMS 3S 12V
