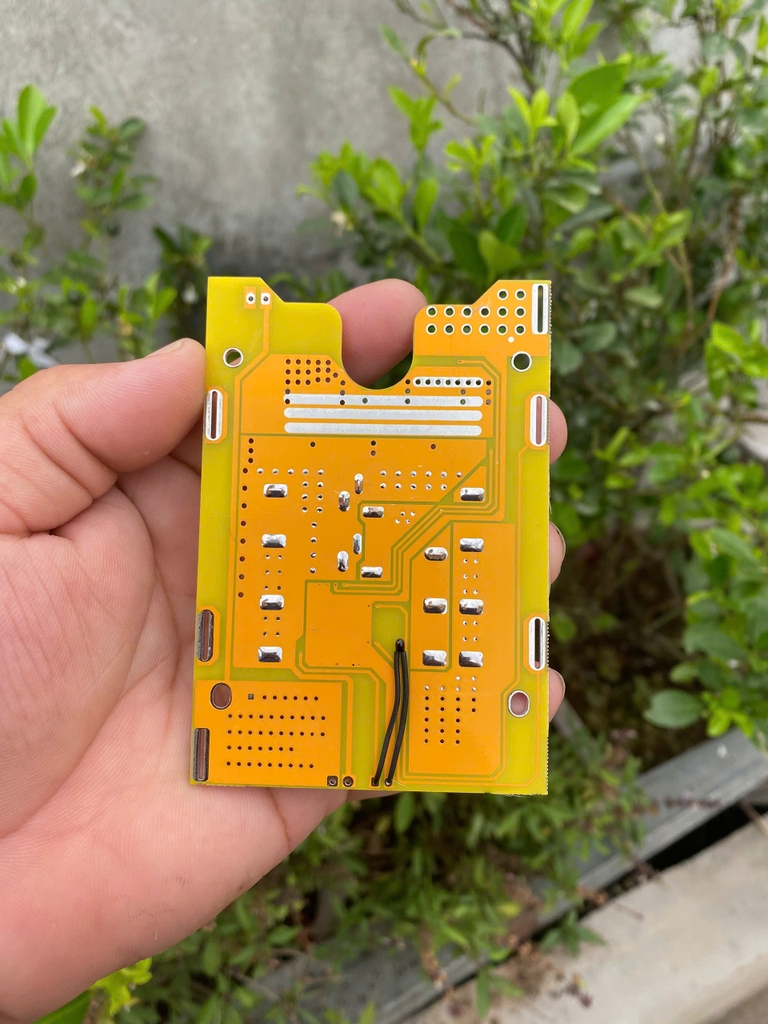

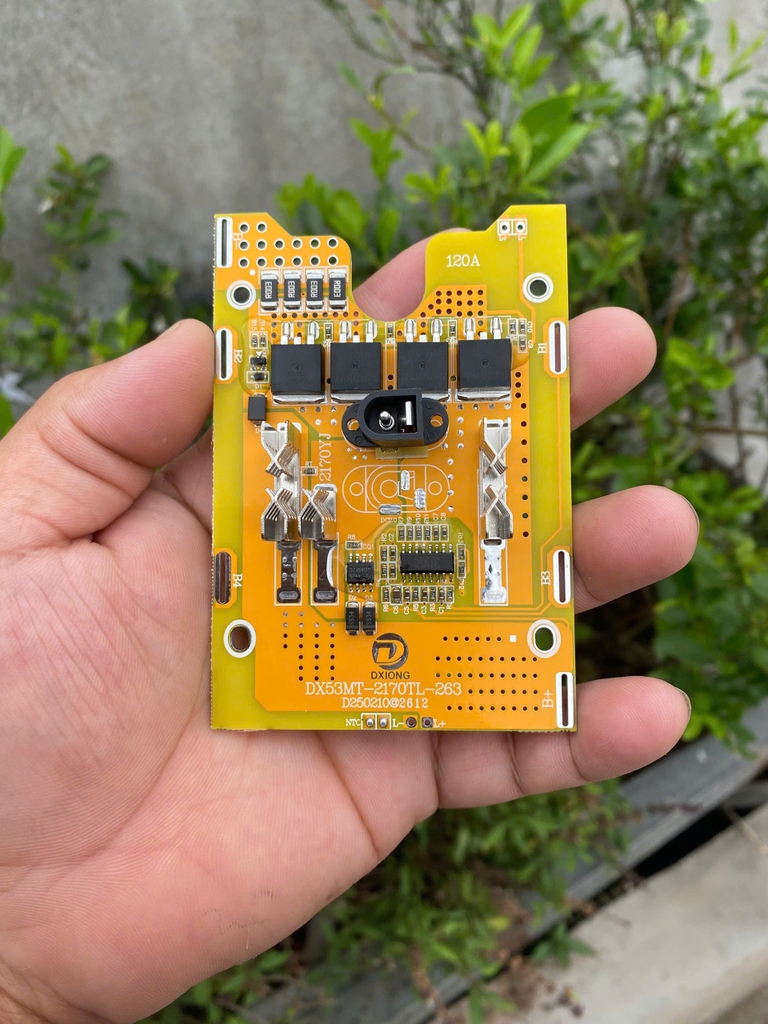

1. Giới thiệu sản phẩm
Mạch sạc và bảo vệ pin Makita 5S 18V 120A là giải pháp tối ưu dành cho việc đóng pin Li-ion cho máy khoan, máy bắt vít, máy mài… giúp bảo vệ cell pin an toàn, tăng tuổi thọ và đảm bảo hiệu suất hoạt động ổn định.
2. Thông số kỹ thuật
- Loại mạch: BMS 5S (5 cell nối tiếp)
- Điện áp bảo vệ: 13V
- Điện áp sạc đầy: 21V
- Dòng xả liên tục tối đa: 120A
- Dòng xả quá tải: 150A
- Điện áp sạc phù hợp: 21V – 21.5V (DC)
- Cổng sạc: Jack DC 5.5x2.1mm (tương thích 5.5x2.5mm)
- Không tích hợp đèn báo pin
3. Chức năng chính
- Bảo vệ quá sạc, quá xả cho pin Li-ion
- Cân bằng điện áp giữa các cell
- Chống quá dòng, quá tải khi sử dụng
- Ổn định điện áp cho thiết bị hoạt động bền bỉ
4. Ứng dụng
- Pin máy khoan 18V – 18.5V
- Máy bắt vít, máy mài, thiết bị cầm tay
- Bộ pin DIY sử dụng cell Li-ion
5. Hướng dẫn đấu nối
Thứ tự hàn dây:
- B- (0V)
- B1 (3.7V)
- B2 (7.4V)
- B3 (11.1V)
- B4 (14.8V)
- B+ (18.5V)
Lưu ý: Cổng DC là đầu vào sạc.
6. Lưu ý quan trọng khi sử dụng
- Cell pin phải đồng đều về:
- Điện áp (V)
- Dung lượng (mAh)
- Nội trở (mΩ)
- Cell cần được cân bằng ở mức ~3.7V trước khi lắp
- Không sử dụng cell cũ, trộn nhiều nguồn khác nhau
- Không để pin quá cạn hoặc sạc vượt 4.2V/cell
7. Tương thích & khắc phục lỗi
- Có thể không tương thích với dòng máy Makita đời mới (chân 3 tiếp điểm)
- Cách xử lý:
- Nối điện trở 10k từ P+ sang C+
- Dùng 2 điện trở nếu áp dụng cho máy mài
8. Khuyến nghị khi đóng pin tải cao
Đối với thiết bị công suất lớn:
- Chọn mạch dòng xả cao: 50A – 120A
- Sử dụng cell xả mạnh: 10C – 20C
