HƯỚNG DẪN ĐÓNG PIN ÁO ĐIỀU HÒA HỆ 3S2P (12V – 6 CELL 21700)

Dành cho thợ mới vào nghề

BƯỚC 1: LỰA CHỌN VẬT TƯ

1. Chọn cell pin

Chọn 06 cell 21700 dung lượng cao, cùng hãng (khuyến cáo nên chọn cell Samsung hoặc các hãng có tên tuổi).

• Đo dung lượng đồng đều bằng bảng đo dung lượng hoặc tủ đo nếu có điều kiện.

  Nếu mua pin chính hãng, pin mới có đầy đủ hóa đơn thì nhà sản xuất đã đo và phân loại trước khi xuất xưởng. Ví dụ: Samsung 53G có đầy đủ giấy tờ CO, CQ, MSDS...

• Đo nội trở đồng đều bằng đồng hồ đo nội trở chuyên dụng cầm tay hoặc để bàn.

  Đối với pin có đầy đủ hóa đơn, nguồn gốc xuất xứ rõ ràng thì việc lựa pin sẽ nhàn hơn. Còn pin tháo khối cần đo và lựa kỹ.

2. Chọn vỏ pin

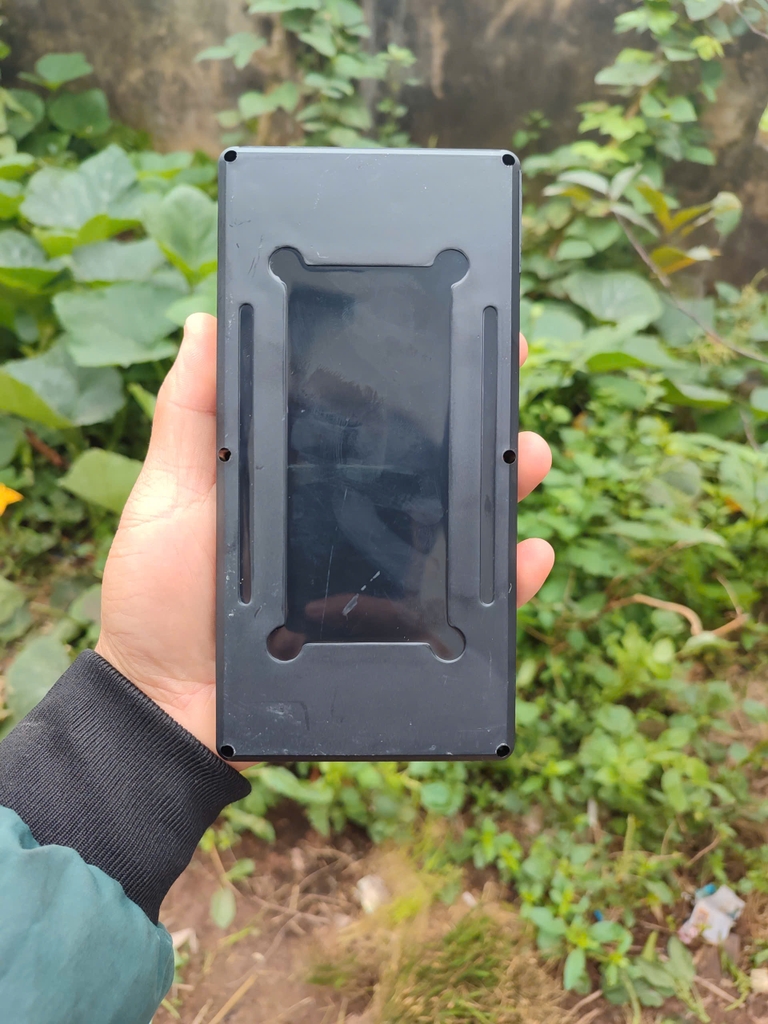

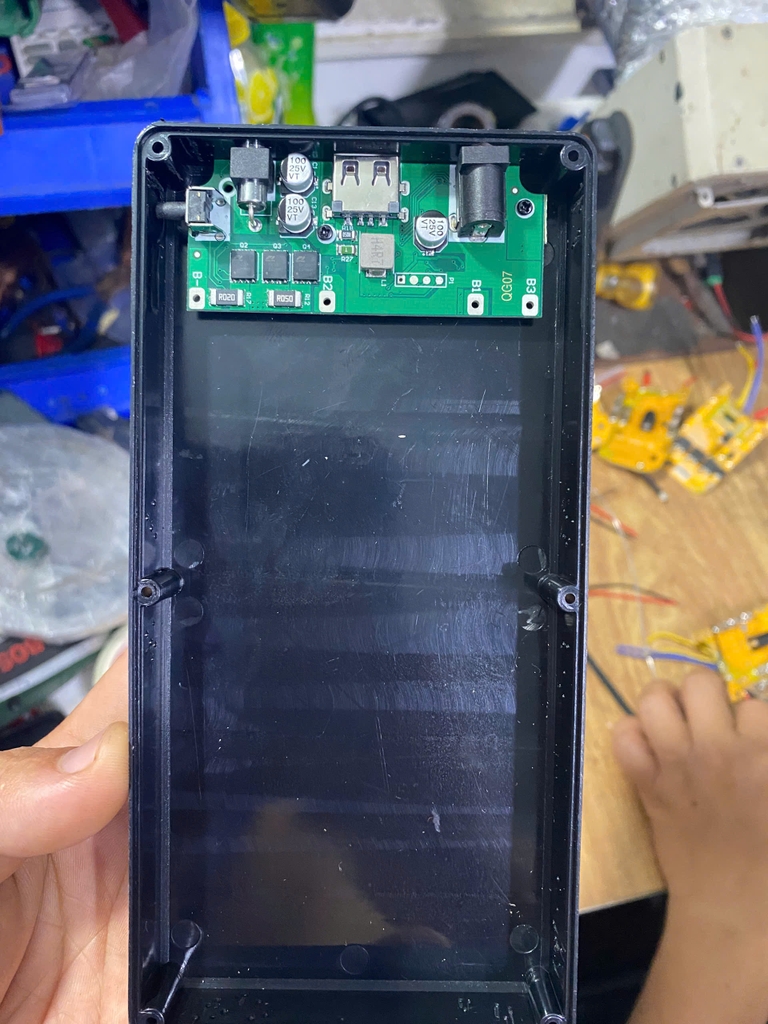

Chọn vỏ mạch pin áo điều hòa 6 cell 21700 hệ 3S2P 12V và:

• Kẽm đơn xẻ rãnh nếu máy hàn yếu.
• Kẽm không xẻ rãnh hoặc niken tinh khiết nếu máy hàn khỏe hơn.

3. Chọn sạc

Sử dụng sạc 12.6V - 2A hoặc 3A.

• Không dùng dòng sạc thấp hơn vì thời gian sạc sẽ lâu.
• Không dùng dòng sạc cao hơn vì sẽ ảnh hưởng đến tuổi thọ pin.

BƯỚC 2: ĐÓNG PIN

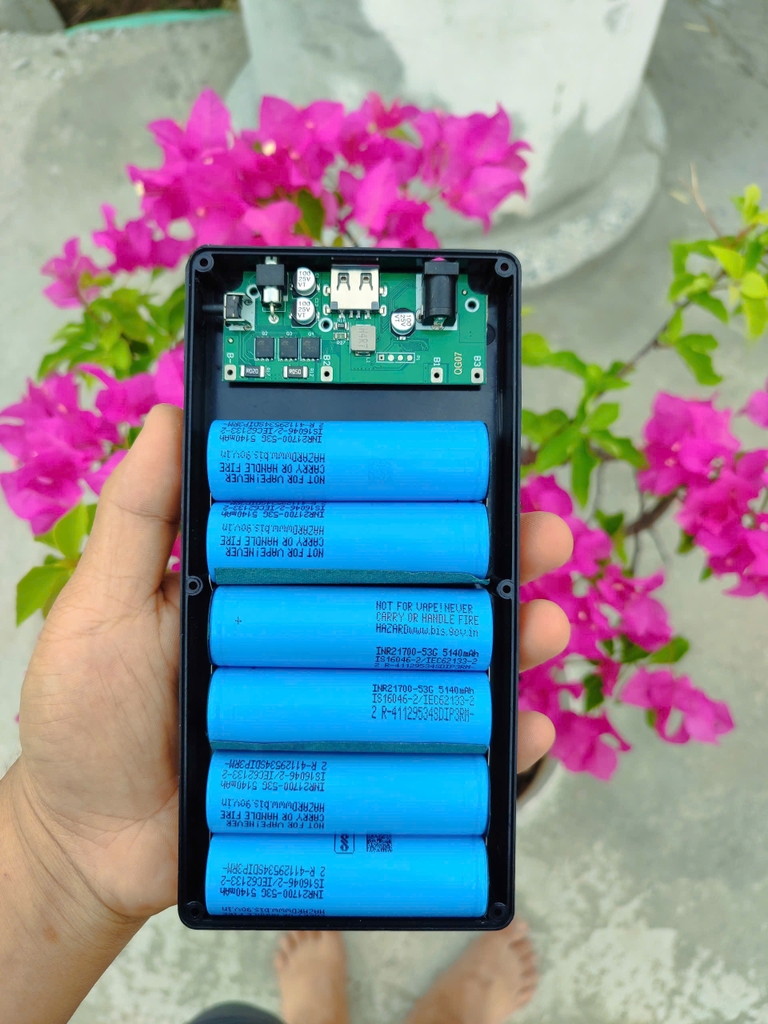

1. Xếp cell pin

Xếp 06 cell theo đúng thứ tự và dán cách điện đầu cực dương.

• Cặp thứ nhất: 2 cell đấu song song.
• Cặp thứ hai: 2 cell đấu song song và đảo đầu so với cặp thứ nhất.
• Cặp thứ ba: 2 cell đấu song song và đảo đầu so với cặp thứ hai.

2. Hàn kẽm

Pin được đóng theo hệ 3S2P 12V, gồm 03 cặp nối tiếp, trong đó mỗi cặp gồm 02 cell mắc song song.

Điện áp được tính theo công thức:

U = U1 + U2 + U3

Trong đó:

• U1 là cặp pin thứ nhất.
• U2 là cặp pin thứ hai.
• U3 là cặp pin thứ ba.

Mỗi cặp pin khi sạc đầy đạt khoảng 4.2V, vì vậy:

4.2 × 3 = 12.6V

Điện áp này phù hợp với quạt 12V.

Thực hiện hàn như sau:

• Hàn kẽm B- đầu tiên vào cực âm của cặp pin đầu tiên (0V).
• Hàn kẽm B1 ở đầu đối diện và nối tiếp sang cực âm của cặp pin thứ hai. Tổng phần này gồm 04 cell, điện áp khoảng 3.7V.
• Hàn kẽm B2 ở đầu đối diện B1 và nối tiếp sang cực âm của cặp pin cuối cùng. Tổng phần này gồm 04 cell, điện áp khoảng 7.4V.
• Hàn kẽm B3 ở đầu đối diện B2, là cực dương của cặp pin cuối cùng, điện áp khoảng 11.1V.

3. Hàn mạch vào pin

Thực hiện đấu dây theo đúng thứ tự:

• B- (0V) → B- của mạch.
• B1 (3.7V) → B1 của mạch.
• B2 (7.4V) → B2 của mạch.
• B3 (11.1V) → B3 của mạch.

4. Hoàn thiện

Dán băng keo bảo vệ, quấn băng keo cách nhiệt và chèn chống rung lắc cho khối pin, sau đó đậy nắp lại.

5. Kiểm tra sạc

Sử dụng sạc 12.6V - 2A hoặc 3A để kiểm tra khả năng sạc của bộ pin.

6. Kiểm tra trước khi cắm quạt

Dùng quạt 12V và dây quạt cắm vào quạt.

Sử dụng đồng hồ vạn năng chuyển sang thang đo thông mạch, sau đó đo hai dây âm và dương của dây quạt để kiểm tra xem quạt hoặc dây có bị chập hay thông với nhau hay không trước khi cắm vào pin.

Việc kiểm tra này giúp tránh trường hợp dây hoặc quạt bị chập, gây cháy mạch hoặc cháy pin.

7. Khuyến cáo

Nếu sử dụng vỏ mạch do SamS sản xuất, nên dùng ở mức số lớn nhất, sẽ cho thời gian sử dụng lâu hơn và độ bền tốt hơn.
